Þetta vinnuborð samanstendur af grunni, súlu, klemmbjálka, hreyfanlegum burðarvirki, grindarbotni, línulegum stýrisstöngum og rennibrautarbyggingu, rafmótor- og drifbúnaði, tengi, gír- og grindarsamsetningu, rafmagnshólk, vinnupallur fyrir gantry, burðarvængi, klemmaskaft, klemmuskaftssnúpu, klemmublaða, loftskífu og klemmaplötu, handvirka loftplötu, klemmaplötu, klemmuplötu. Kostir þess eru samstilltur lyfting og flutningur, mikil nákvæmni, slétt rafhreyfing, stöðug klemma, bætt suðugæði, styttri undirbúningstími og aukin skilvirkni vinnuborðs.
Há-aflsuðuvinnuborð: Notað til að suða og aflóða í gegnum-hol og íhluti fyrir yfirborðsfestingu. Þetta suðuvinnuborð notar há-afl, langan-líftíma keramikhitara og er með lokaðri-lykkju endurgjöf hitastýringar, þannig að ná fram skilvirkri og nákvæmri suðu.
Sveigjanlegur þrívíddar samsettur suðubúnaður
Marghyrnt suðuvinnuborð með snúningi samanstendur af borðbol, undirstöðu, vökvahólk, sívalningssæti, ormabúnaði, ormahjóli og vinnuborði. Borðbolurinn er keilulaga með 90 gráðu mjók í neðri enda sem er tengdur við undirstöðuna með skafti. Annar endi vökvahólksins er tengdur við sívalningssætið í gegnum skaft og hinn endinn er tengdur við neðri enda borðbolsins með skafti. Ormabúnaður er festur inni í borðbolnum og tengdur við vinnuborðið. Stýrihandfang er tengt við ormahjólið. Þessi uppfinning gerir kleift að festa vinnustykkið á hvaða stað sem er innan 90 gráðu sviðs í lóðréttri átt og 360 gráðu sviðs í láréttri átt, sem auðveldar notkun og tryggir suðugæði.

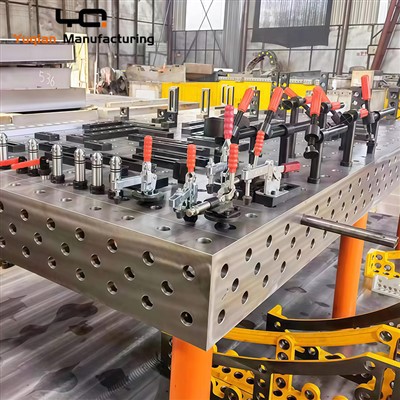

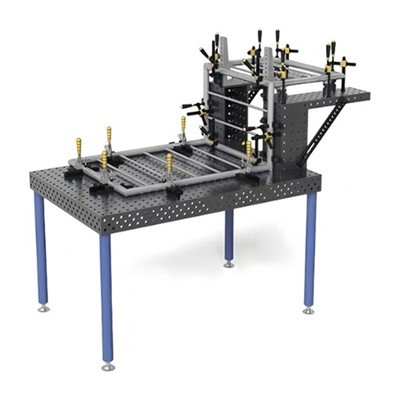

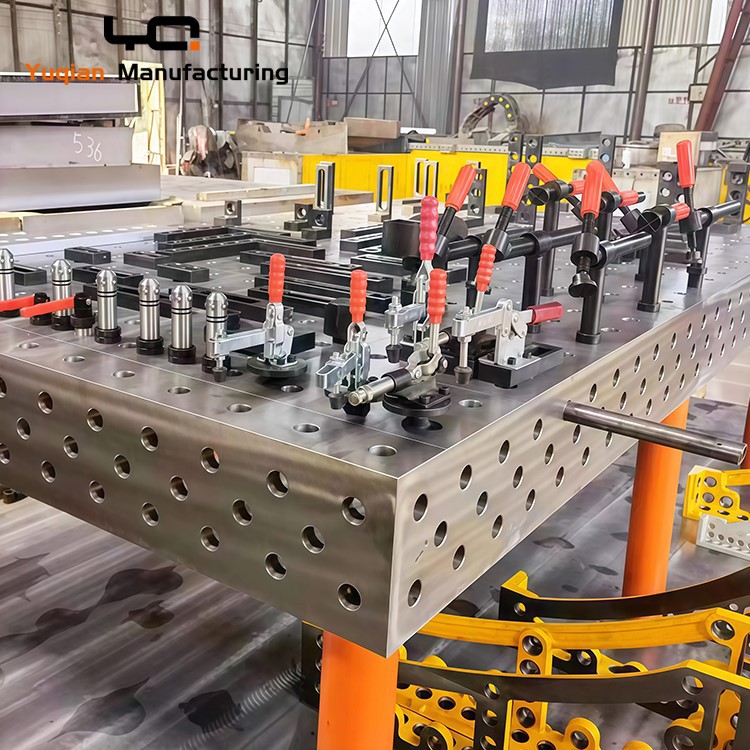

Þrívíddar samsetta suðuvinnuborðsyfirborðið notar gataða ristplötu með tveimur holum í þvermál: D28 og D16. Á yfirborði borðsins með mikilli-nákvæmni er D28 göt dreift jafnt á 100 mm fresti eða D16 göt dreift jafnt á 50 mm fresti. Hægt er að nota þessar holur til að setja saman ýmsar hagnýtar staðsetningareiningar og innréttingar. Til viðbótar við borðplötuna eru hinar ýmsu hagnýtar einingar meðal annars staðsetningarkubbar,-hornblokkir, dálkar, handahófskenndar hornstillingar, V-kubbar, pinnar, ýmis snögg-klemmutæki, bilstillingarplötur og ýmsar aukaeiningar. Einingarnar eru hugvitssamlega hönnuð, gera ráð fyrir ýmsum samsetningum og endurteknum notkunum. Pinnarnir sem notaðir eru til að festa einingarnar saman nota þrjár sammiðja stálkúlur að innan. Þegar pinninn er losaður dragast stálkúlurnar inn í pinnann, þannig að hægt er að stinga pinnanum auðveldlega inn í gat einingarinnar. Þegar þær eru smám saman hertar með höndunum, skjóta stálkúlurnar þrjár smám saman út og miðja og klemma eininguna sjálfkrafa. Þegar það er hert með skiptilykil getur klemmkrafturinn á einingunni náð 5 tonnum og klippikrafturinn getur náð 25 tonnum.
Framúrskarandi kostir þessarar samsetningar eru:
1) Modularity: Allir íhlutir eru flokkaðir, staðlaðir og raðnúmeraðir, sem tryggir gagnkvæman eindrægni. Með því að nota lágmarksfjölda eininga er hægt að ná fram ýmsum fljótlegum staðsetningar- og klemmuaðgerðum.
2) Sveigjanleiki: Fjölbreyttar samsetningaraðferðir gera notendum kleift að nýta ímyndunarafl sitt til fulls til að ná næstum sömu staðsetningar- og klemmuaðgerðum og sérhæfðar festingar. Fljótleg samsetning og auðvelt að taka í sundur; vinnuborðið er hægt að setja saman og sameina í samræmi við lögun og stærð vinnustykkisins. Hönnun vogarinnar og einingamálanna á vinnuborðinu gerir rekstraraðilum kleift að setja saman nauðsynleg verkfæri á fljótlegan hátt út frá stærð vinnustykkisins án þess að mæla verkfæri.
3) Mikil nákvæmni: Vinnuborðið og ýmsar hagnýtar einingar eru með samsvarandi D16 eða D28 hringlaga holur á 50 eða 100 mm fresti. Málsviðvik hvers gatabils er minna en 0,02 mm. Þessi nákvæmni mun endurspeglast í vörum sem notandinn vinnur með. Þess vegna nota sumir notendur þessa vinnutöflu sem viðmiðunarvettvang fyrir skoðunarbúnað.
4) Einkaleyfishönnun: Margar hagnýtar einingar eru einkaleyfisbundnar vörur, svo sem pinnar sem notaðir eru til að tengja einingar og sérhönnuðu uppbótar teygjanlegu klemmurnar til að koma í veg fyrir tilfærslu vinnustykkisins meðan á klemmu stendur.
5) Þrívíddarhönnun: Hægt er að nota dálkana og rétthyrnda-blokkina í einingunum til að setja saman í þrívítt rými, sem auðveldar framleiðslu ýmissa þrívíddar-íhluta.
Með þessu mát suðu vinnuborði geta notendur sem endurtekið hanna verkfæri sparað tíma og peninga sem varið er í hönnun og framleiðslu verkfæra til muna. Notendur geta fljótt sett saman verkfæri til að uppfylla mismunandi kröfur, líkt og börn leika sér með byggingareiningar. Þetta þrívíddar sveigjanlega verkfæri er hægt að nota í bílaframleiðsluiðnaðinum, byggingarvélaiðnaðinum, stálbyggingaframleiðsluiðnaðinum, plötuvinnsluiðnaðinum, reiðhjóla (mótorhjóla) framleiðsluiðnaðinum og er hægt að nota það í tengslum við suðuvélmenni eða sérhæfðar suðuvélar o.s.frv.
